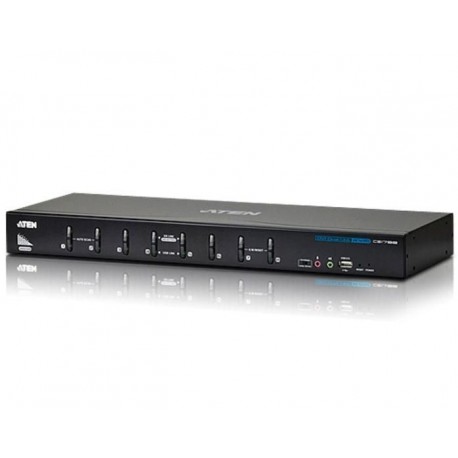

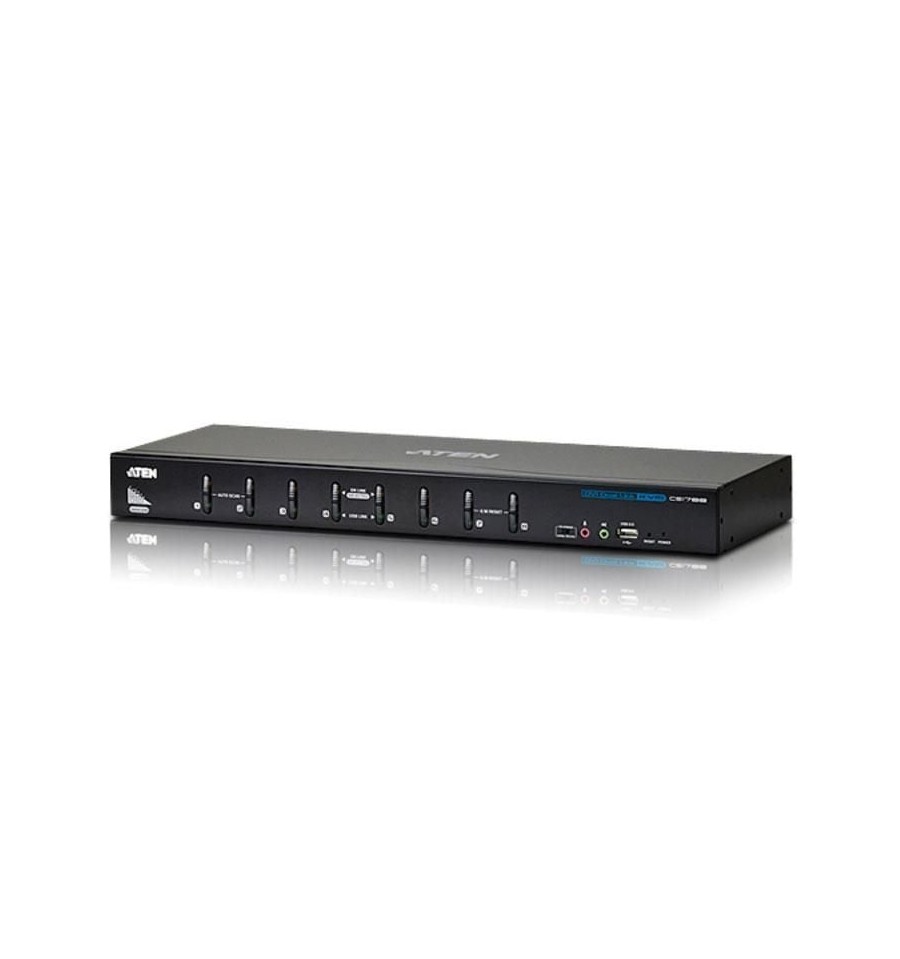

Switch KVM USB DVI Audio 8 porte 2560x1600 CS1788

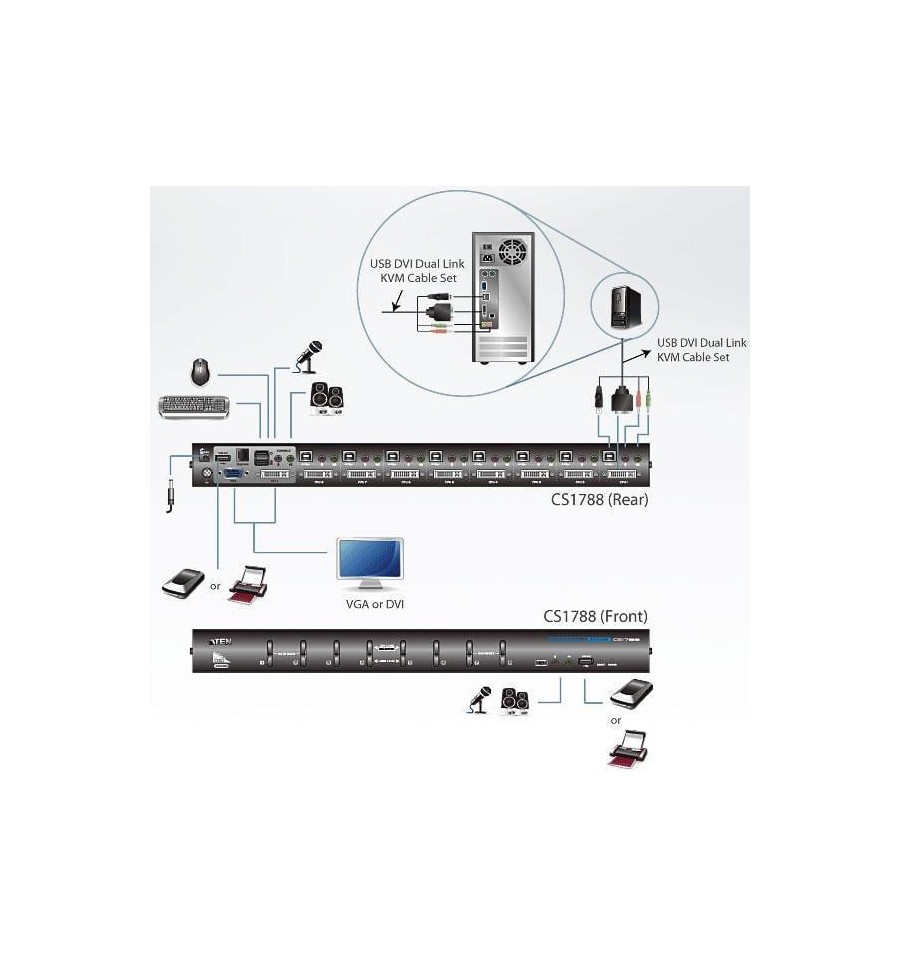

Lo switch Aten KVM USB DVI Dual Link a 8 porte CS1788 è un dispositivo multipurpose che unisce accesso e controllo fino a 8 computer da una singola console composta di tastiera USB, mouse USB e doppio monitor (DVI-I e VGA).

È possibile effettuare collegamenti a cascata fno a tre livelli, per un massimo di 73 CS1788 che controllano fino a 512 computer, tutti dalla stessa console di partenza; ideale per applicazioni e gestione IT.

Questo switch inoltre, offre la funzionalità Multi View, che consente di utilizzare cavi USB standard per collegare fino a quattro switch per il quad view nelle installazioni multimonitor dove ciascun computer è dotato di più schede video. Consente con estrema facilità di combinare, analizzare e monitorare l’uscita video, semplificando così l’ambiente di lavoro.

Inoltre, il CS1788 dispone della funzione OSD di ATEN per accedere a un computer dell’installazione e la possibilità di salvare e ripristinare la configurazione dell’OSD e delle relative impostazioni.

Il CS1788 trasmette audio e supporta le tastiere multimediali. Due microfoni forniscono l’audio in ingresso a ciascun computer, mentre per l’uscita è possibile utilizzare su ciascun computer due set di altoparlanti (a turno)



Caratteristiche

• Una console USB controlla otto computer con interfaccia DVI Dual Link oppure VGA e altri due dispositivi USB 2.0


• Supporta un’uscita video digitale (DVI) o analogica (VGA)


• Possibilità di collegare in cascata fino a 3 livelli per controllare un massimo di 512 computer


• Funzione Multi View: per impilare fino a quattro unità CS1788 e visualizzare il video di massimo quattro monitor (dual view, triple view, quad view)


• Hub con 2 porte USB 2.0 in dotazione


• Pienamente conforme alle specifiche USB 2.0

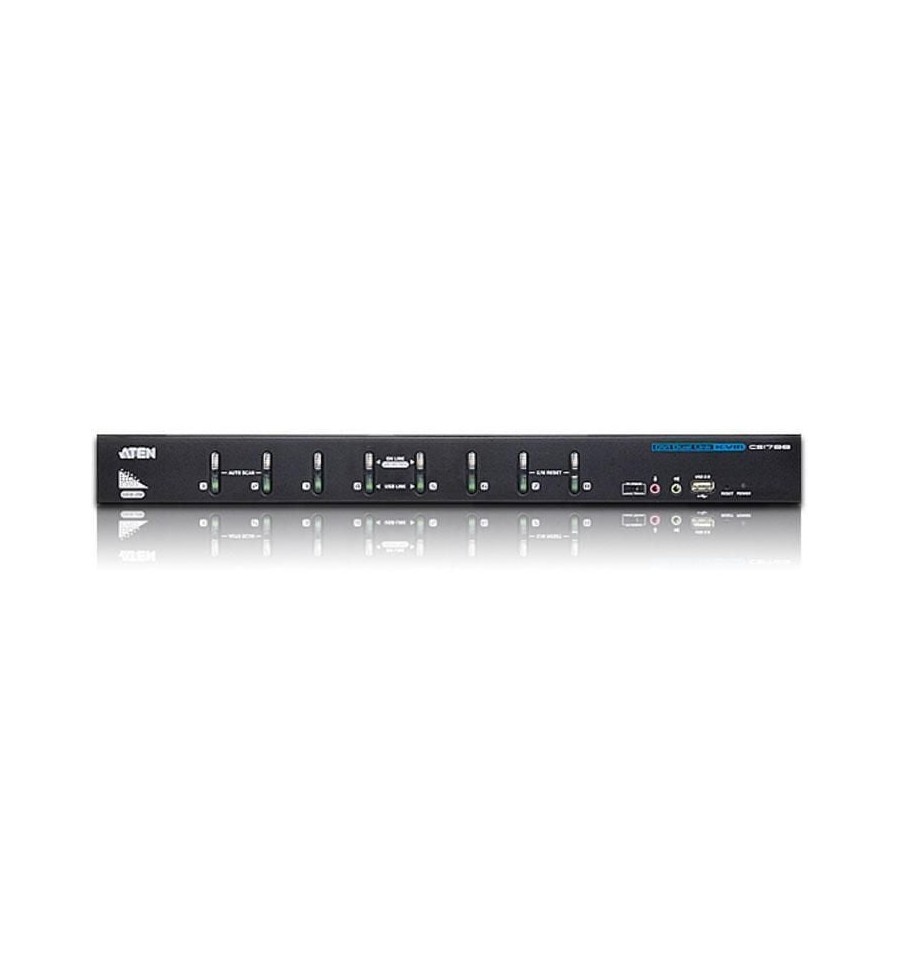

• Selezione del computer tramite i pulsanti del pannello anteriore, OSD multilingue e tasti di scelta rapida


• Funzione di backup/ripristino dell’OSD: gli amministratori possono eseguire il backup della configurazione dello switch e dei profili degli utenti


• Due livelli di autorizzazione via password (amministratore/utente) per una maggiore sicurezza


• Le lingue per l’OSD includono inglese, tedesco, giapponese, cinese tradizionale, cinese semplificato, spagnolo, russo e francese


• Con trasmissione audio: la gamma completa dei bassi offre una magnifica esperienza con i sistemi audio surround a 2.1 canali


• Porte audio della console sul pannello anteriore per un facile accesso


• Supporto multipiattaforma: Windows, Linux, Mac e Sun


• Supporta le risoluzioni widescreen


• Qualità video superiore: 2560 x 1600 (DVI Dual Link); 2048 x 1536 (VGA); DDC2B


• Commutazione indipendente del controllo KVM e USB


• Supporto per monitor DVI digitali e analogici: totalmente conforme alle specifiche DVI


• Compatibile HDCP


• Video DynaSync™, l’esclusiva tecnologia di ATEN che elimina i problemi di visualizzazione all’avvio e ottimizza la risoluzione quando si passa da una porta all’altra


• La funzione di emulazione/bypass della porta del mouse della console supporta molti driver di mouse e mouse multifunzione


• Emulazione completa della tastiera per un avvio senza errori


• Supporto ed emulazione tastiere Mac/Sun*


• Mappatura tastiera multilingue: supporta inglese (US), inglese (UK), francese, tedesco, giapponese, coreano, cinese tradizionale e spagnolo


• Modalità di commutazione automatica per il monitoraggio di tutti i computer


• Modalità di trasmissione: consente di inviare comandi dalla console a tutti i computer per eseguire operazioni in contemporanea


• Firmware aggiornabile



Nota: Emulazione delle tastiere Sun/Mac tramite combinazioni di tasti della tastiera PC; le tastiere Mac/Sun funzionano solo con i propri rispettivi computer



Scheda tecnica

• Collegamenti del computer



- Diretto 8

- Massimo 512 (via cascata)

• Seleziona porta: OSD, Tasto di scelta rapida, Pulsante


• Connettori



- Porte console:

2 x USB di tipo A femmina (nero)

1 x HDB-15 femmina (blu) /

1 x DVI-I femmina (bianco)

2 x Connettore stereo mini femmina

(verde; 1 x pannello frontale, 1 x pannello posteriore)

2 x Connettore stereo mini femmina

(rosa; 1 x pannello frontale, 1 x pannello posteriore)

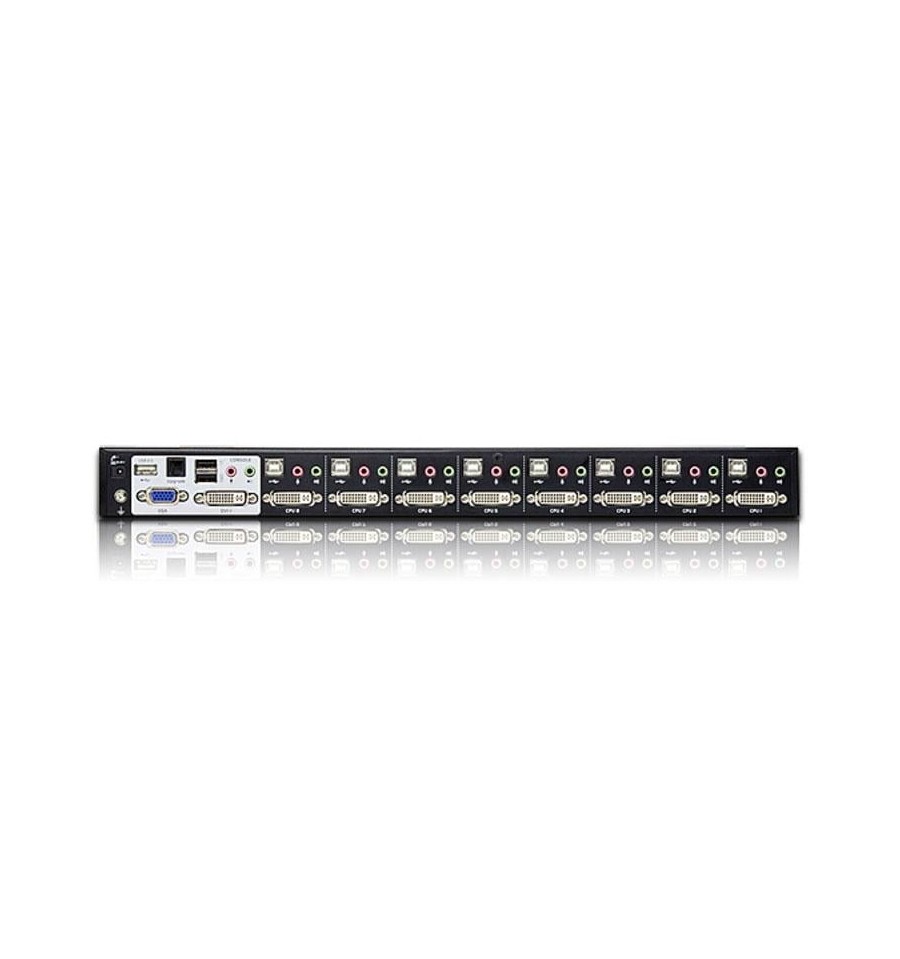

- Porte KVM:

8 x USB di tipo B femmina (bianco)

8 x DVI-I femmina (bianco)

8 x Connettore stereo mini femmina (verde)

8 x mini connettore stereo maschio (rosa)

- Aggiornamento firmware 1 x RJ-11 femmina

- Alimentazione 1 x Connettore CC

- Hub USB: 2 x USB tipo A femmina

(bianco; 1 x pannello frontale, 1 x pannello posteriore)

• Interruttori



- Seleziona porta: 8 x Pulsante

- Ripristino: 1 x Pulsante semi-incassato

- Aggiornamento firmware: 1 x Interruttore a scorrimento

• LED



- Collegamento USB: 8 (verde)

- Alimentazione: 1 (verde scuro)

- Online / selezionato: 8 (arancio)

• Emulazione:



- Tastiera / Mouse: USB

• Video:



- DVI Dual Link: 2560 x 1600;

- VGA: 2048 x 1536

• Intervallo di scansione: 1 - 255 secondi (predefinito: 5 secondi)


• Consumo: 5,3 V CC, 6,47 W


• Ambiente



- Temperatura di esercizio 0 - 50°C

- Temperatura di conservazione -20 - 60°C

- Umidità: 0 - 80% di umidità relativa, senza condensa

• Proprietà fisiche



- Struttura Metallo

- Peso 2.80 kg

- Dimensioni (L x P x A): 43.72 x 16.12 x 4.40 cm



Contenuto della confezione

• 1 switch KVM USB DVI CS1788 a 8 porte con kit per il montaggio in rack


• 2 set di cavi KVM USB DVI-D Dual Link 2L-7D02UD


• 1 cavo LIN5-04A2-J11G per l’aggiornamento del firmware


• 1 alimentatore 0AD6-1605-24EG


• 1 set di piedini (4pz)


• 1 guida per l’utente

ATTENZIONE: Questo prodotto viene ordinato su richiesta e richiede circa 10 giorni lavorativi per la consegna.
