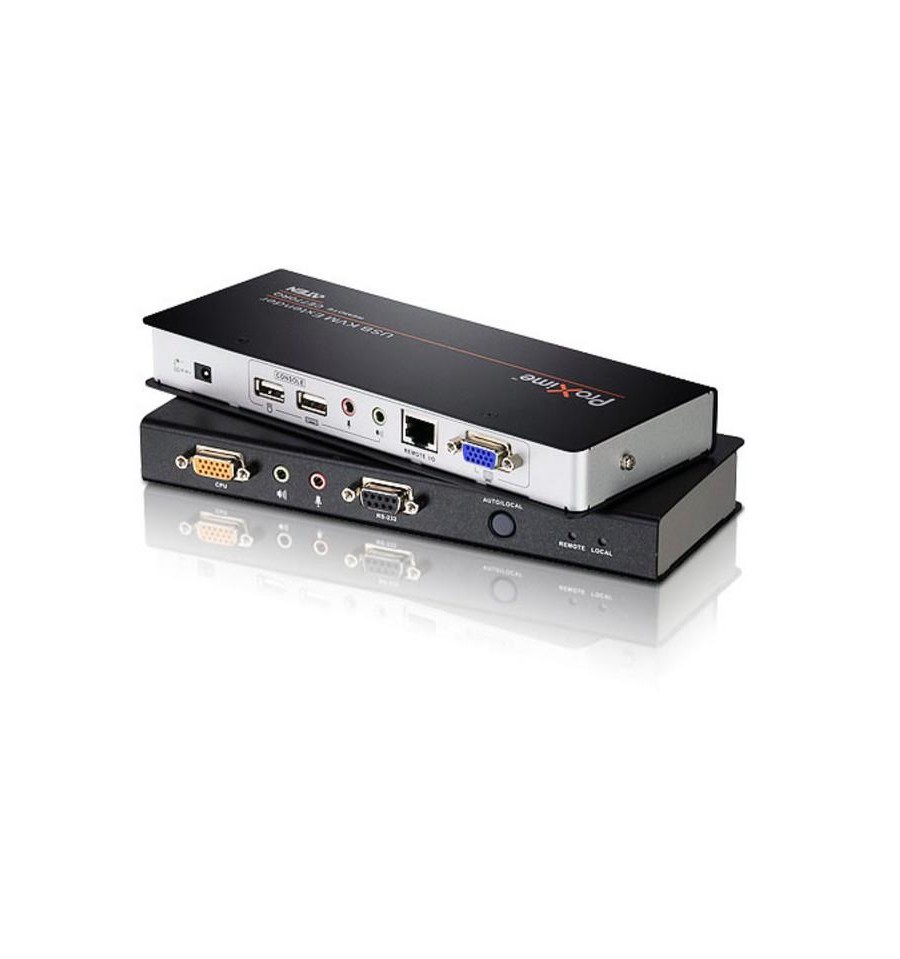

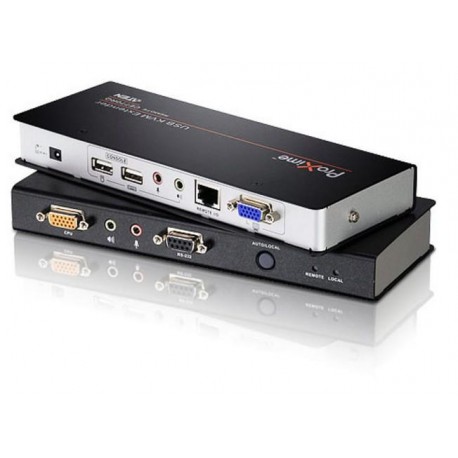

Estensore KVM USB VGA con audio, RS-232 e Deskew 300m, CE770

IDATA CE-770 è un estensore KVM USB con funzione Deskew. La compensazione automatica del segnale e la funzionalità seriale RS-232 consentono l’accesso a un sistema informatico da una console USB remota.
Supporta la sintonizzazione del ritardo RGB per sincronizzare manualmente i segnali RGB. Ciò consente di distribuire le apparecchiature su distanze più ampie. La funzione di sincronizzazione del CE770 corregge gli errori di fase del colore e quelli temporali che si verificano sulle trasmissioni a lunga distanza. Consente inoltre di sintonizzare manualmente le impostazioni del segnale R/G/B.

Caratteristiche
· Unità remota e locale collegabili con una distanza massima di 300 metri con un cavo Cat 5e

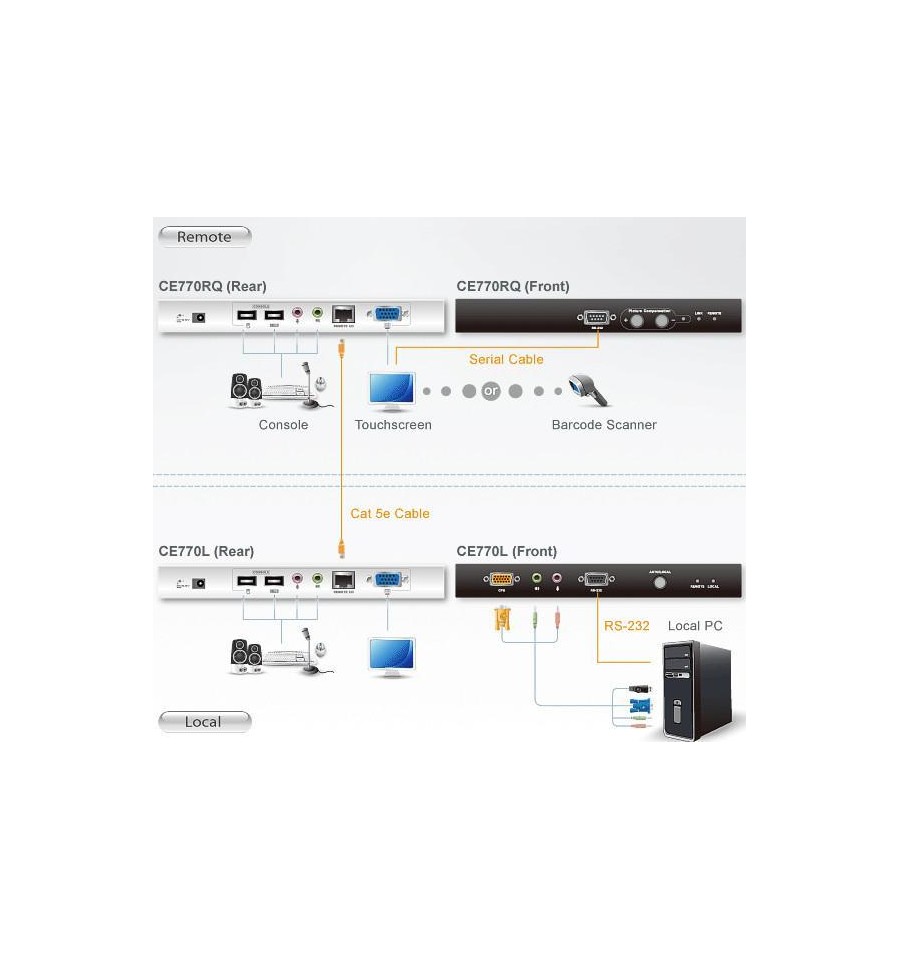

· Funzionamento con console doppia: controllo del sistema sia locale sia in remoto da console tastiera, mouse USB e monitor
· Funzione Deskew: sincronizza automaticamente il ritardo del segnale RGB per compensare la distanza
· Chip ASIC in dotazione per maggiore affidabilità e compatibilità
· Compensazione automatica del segnale (ASC)
· Canale RS-232: consente il collegamento di dispositivi seriali come touchscreen e scanner di codici a barre
· Supporto ed emulazione tastiera Mac/Sun*
· Dotato di audio: supporta altoparlanti e microfono stereo
· Rilevamento e protezione da sovracorrente USB
· Selezione della modalità operativa spingendo un pulsante (solo per l unità locale): selezione fra modalità operativa Locale e Automatica
· Protezione 8KV/15KV ESD incorporata (tensione di contatto 8KV; tensione aerea 15KV) e protezione dai picchi di corrente di 2KV
· Video ad alta risoluzione: fino a 1920 x 1200 a 60Hz (150m); 1280 x 1024 a 60Hz (300m)
· Audio superiore: nessuna perdita di qualità a 300 m
· Supporta i formati widescreen **
· Supporta VGA, SVGA, SXGA (1280 x 1024), UXGA (1600 x 1200), WUXGA (1920 x 1200) e monitor multisync; il monitor locale supporta DDC; DDC2; DDC2B
· Collegamento a caldo
· Installabile a rack
· Facile da installare – non richiede software – è sufficiente collegare i cavi ai dispositivi

* 1. Emulazione delle tastiere Sun/Mac tramite combinazioni di tasti della tastiera PC
2. Le tastiere Sun/Mac funzionano solo con i propri rispettivi computer

** I dati EDID per il formato widescreen vengono inviati dalla porta di uscita video locale. Per le modalità e gli schermi widescreen, collegare il monitor alla porta di uscita video locale o utilizzare un emulatore EDID di ATEN.

Specifiche tecniche
· Connettori porta di collegamento alla console:
- Tastiera: 1 USB di tipo A femmina (bianco)
- Video: 1 connettore HDB-15 femmina (blu)
- Mouse: 1 USB di tipo A femmina (bianco)
- Altoparlanti: 1 connettore mini stereo femmina (verde)
- Mic: 1 connettore mini stereo femmina (rosa)
- RS-232: CE770L 1 DB-9 femmina (nero); CE770RQ 1 DB-9 maschio (nero)
· Connettori porte KVM:
- Tastiera/Video/Mouse: 1 SPHD-17 femmina (giallo)
- Altoparlanti 1 connettore mini stereo (verde)
- Mic: 1 connettore mini stereo (rosa)
· Connettore Alimentazione: 1 connettore CC (nero)
· Da dispositivo a dispositivo: 1 connettore RJ-45 femmina (nero)

Risoluzione video
1920 x 1200 @ 60Hz (150 m);
1280 x 1024 @ 60Hz (300 m);
DDC, DDC2, DDC2B

Caratteristiche ambientali
Temperatura operativa: 0 - 50°C
Temperatura di stoccaggio: -20 - 60°C
Umidità relativa 0-80%, senza condensa

Dimensioni
· Larghezza: 20.20 cm
· Profondità: 8.64 cm
· Altezza: 2.50 cm

Certificazioni
· RoHS
· RAEE

Contenuto della confezione
· 1 Estensore KVM USB CE770L (unità locale)

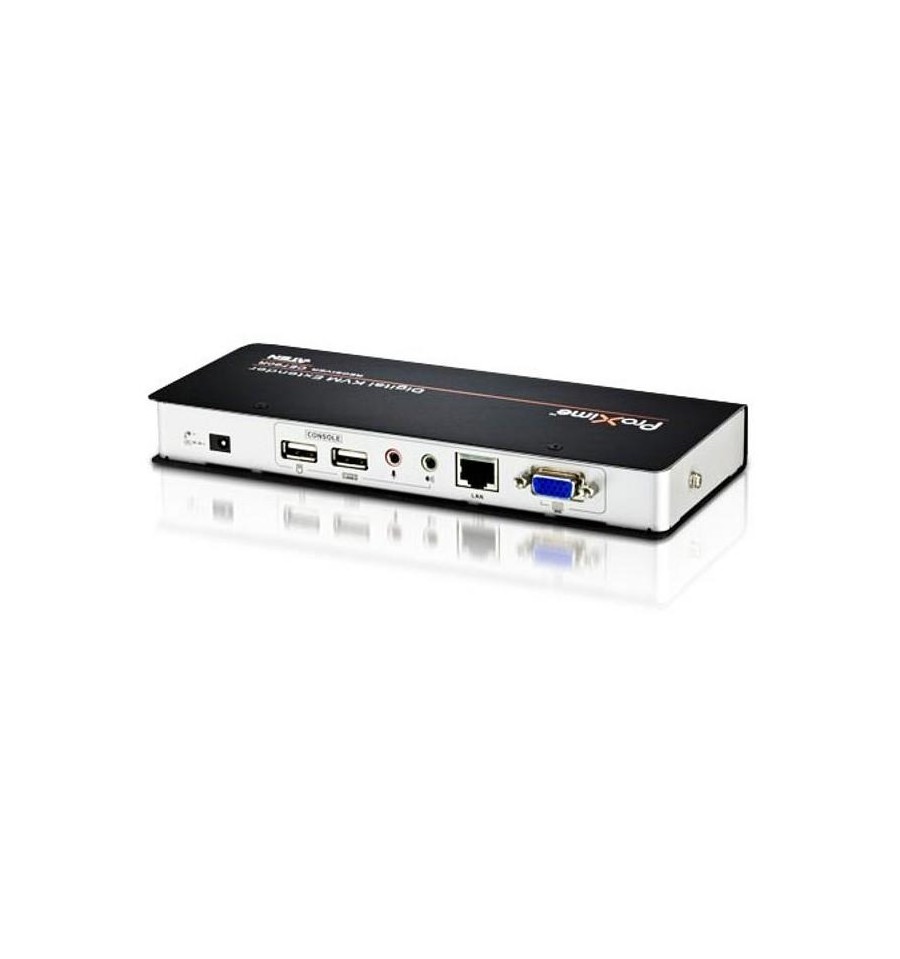

· 1 Estensore KVM USB CE770R (unità remota)
· 1 Cavo KVM USB (1,8m)
· 2 Alimentatori 0AD6-1605-03EG
· 1 Kit di montaggio
· 1 Guida utente
